Extinção de Incêndios

Qual o Sistema Ideal para Extinção de Incêndios na Sua Fábrica?

Veja em 5 minutos

Como é fácil instalar um sistema de Detecção e Extinção de Incêndios em Estantes de Arquivos, em Quadros Eléctricos, em Salas Eléctricas e Em Transformadores Exteriores

O vídeo foi feito na Tecnisis e mostra a facilidade com que poderá ser feita a protecção contra incêndios tanto de arquivos como de quadros eléctricos como de salas de informática ou de arquivos. Na protecção do Arquivo e de quadro eléctrico utilizamos o Firetrace com tubo de detecção linear e com agente de extinção Novec. O tubo contém Nitrogénio a uma pressão de 10 Bar. Quando é detectado o fogo, o tubo rebenta descarregando o gás de extinção - NOVEC, no ponto mais quente. A extinção do Incêndio dá-se por absorção do calor e de uma forma muito rápida evitando que o fogo se propague a outras zonas. Com o NOVEC o ar mantém-se respirável e os equipamentos não sofrem quaisquer danos. Neste caso mesmo com os arquivos com portas abertas o sistema de Extinção do Incêndio foi eficaz. Para protecção em zonas abertas ou arquivos o pó químico ou a espuma são ainda mais eficazes mas não deverão ser utilizados em equipamentos eléctricos.

Na sala viu a descarga de água nebulizada, água muito fina em micro-gotas de 30 a 200 microns que permite uma Extinção de Incêndios com menos 90% da água que seria necessária na extinção com sprinklers de baixa pressão e em muito menos tempo. A água nebulizada não é condutora, não estraga os equipamentos eléctricos e é de grande facilidade de instalação.

E nos transformadores mostramos o sistema de Detecção e Extinção Automática de Incêndios, com a descarga real de água pulverizada em transformadores de grande potência e em espaços abertos. É uma aplicação efectuada pela Tecnisis na central de cogeração da EDP no Barreiro.

São soluções de Detecção e Extinção de incêndios muito eficazes que uma vez aplicadas permitem uma grande Segurança contra incêndios na instalação eliminando o foco de incêndio logo no início evitando a propagação e estragos nos materiais.

Todas estas aplicações estão implementadas em Portugal pela Tecnisis. Por exemplo no caso dos quadros eléctricos temos mais de 290 aplicações de Firetrace efectuadas. No caso de água Nebulizada temos aplicações em salas de transformadores, em salas com grupos geradores, em salas de informática e com água pulverizada em transformadores de grande potencia em exteriores.

Não há necessidade de correr riscos. Estes sistemas são a solução óptima para protecção contra incêndios de grande número de instalações.

Que sistemas instalar para a Extinção de Incêndios em Quadros Eléctricos, em Salas Eléctricas em Fábricas em Edifícios Administrativos?

Descubra 9 Soluções para Detecção e Extinção de Incêndios e Detecção De Gases que lhe Protegem as Pessoas e a Instalação

1. Firetrace para Extinção de Incêndios automática em quadros Eléctricos e Máquinas
2. Inergen para Extinção de Incêndios automática em servidores Informática
3. Agua Nebulizada para Extinção de Incêndios Automática em salas de Transformadores
4. Detecção de incêndios em salas eléctricas
5. Detecção de incêndios em naves industriais e armazéns
6. Detecção de incêndios em edifícios administrativos
7. Detecção de Gases em Instalação Fixa
8. Detecção de Gases tóxicos e Explosivos para Protecção Individual
9. Pegasus para Comunicação em Zonas Explosivas Perigosas e Procura de Pessoas

Como proteger as pessoas e as instalações contra gases perigosos e incêndios em instalações industriais e edifícios?

Afinal, tem à sua disposição 9 soluções que lhe permitem proteger a sua instalação, e as pessoas contra o risco de incêndio e contra o risco de situações perigosas provocadas por gases explosivos e tóxicos.

Com estas soluções poderá resolver grande parte das situações perigosas que encontra na sua instalação. Por exemplo se na sua instalação existir um curto-circuito num quadro eléctrico de potência como vai actuar? Tem algum sistema que lhe detecte o incêndio no interior de quadros? O que acontece se existir curto - circuito?

Se os seus técnicos de manutenção têm de efectuar um serviço em um espaço condicionado onde se não sabe se poderão existir gases perigosos, quais os procedimentos a ter e o que levar para garantir que ninguém é afectado?

E nos seus armazéns de matéria-prima e naves industriais de grande altura, tem algum um sistema de detecção de incêndios?

Até ao final desta carta vai ficar a saber como é possível com um pequeno orçamento adaptado ás disponibilidades financeiras da sua empresa, iniciar de imediato o processo da protecção das zonas mais criticas da instalação e integrar as que faltam ao longo do tempo.

As soluções que escolhemos, são as que a Tecnisis tem implementado com mais frequência nos últimos tempos e as que possibilitam soluções de segurança quase perfeitas, ao ponto de no final, o cliente se interrogar - será possível melhor solução do que esta? Que redução de custos de seguros poderei obter com estes sistemas?

São soluções implementadas pela Tecnisis em centenas de aplicações no País.

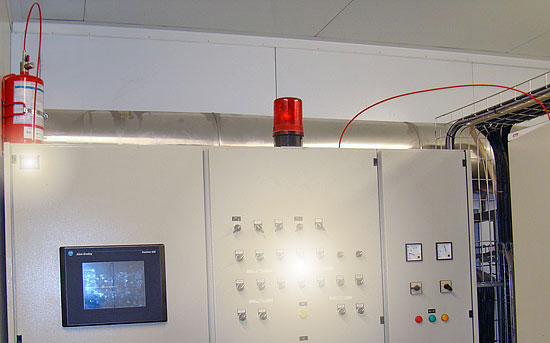

1ª Solução - Detecção e Extinção de Incêndios Em Quadros Eléctricos

A maior probabilidade de incêndio ocorre no interior dos quadros eléctricos. Por vezes o fogo só muito tarde é detectado pelos sensores de ambiente da sala havendo destruição do quadro e propagação do incêndio a outras zonas. Com um sistema de detecção e extinção no interior do quadro é possível detectar e extinguir o incêndio logo no início.
Para a mesma sala eléctrica com um quadro eléctrico de dimensões 2x0,4x2,2 m com uma divisão interior o sistema seria constituído por:

1 x Sistema de detecção e extinção FIretrace para o quadro - 2 kg
preço: 1490 euros

2ª Solução - Detecção e Extinção de Incêndios em Salas De Informática com INERGEN

O sistema detecta e extingue automaticamente o incêndio na sala sem estragar os os equipamentos, e sem perigo para as pessoas.
O sistema é constituído pelos detectores de incêndio colocados no tecto e no chão falso, pela central de detecção e extinção, pelos difusores de gas, pelos cilindros com Inergen, pelas betoneiras, pelos painéis avisadores de alarme e pela tubagem de gas. Em caso de incêndio por detcção cruzada de 2 detectores, a central activa o alarme e a descarga temporizada em cerca de 30 segundos do gas para o interior da sala. O sistema está dimensionado para descarregar o gas em menos de 60 segundos na sala.
A extinção do incêndio faz-se pela redução do teor de oxigénio na sala, sendo o calculo feito para 12% de concentração de O2. A sala deve estar fechada para que o efeito de extinção seja rápido e eficaz.

Preço para uma sala de informática de 4 x4 x3 m é de: 8500 euros
(dependerá das condições e do localização)

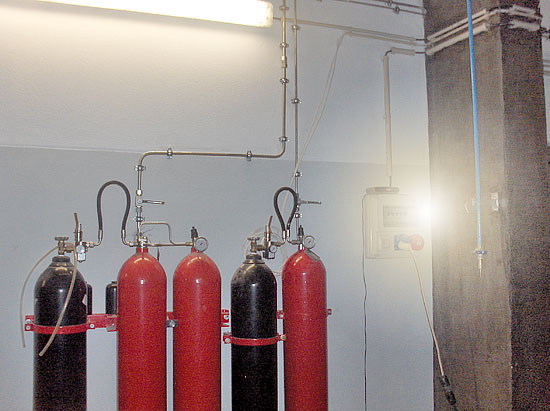

3ª Solução - Detecção e Extinção de Incêndios com Água Nebulizada em Salas De Transformadores e Salas de Máquinas

O sistema funciona com água nebulizada, água em micro gotas, através de sistema de alta pressão, constituído por cilindros de água e cilindros de N2 a 200 Bar. Este sistema é de grande eficácia extinguindo o incêndio com menos água (10% do sistema de sprinklers) e em menos tempo que o sistemas convencionais.
O sistema é eficaz mesmo em ambiente não estanque com portas e janelas abertas.
Tem a grande vantagem de não estragar os equipamentos nem ser perigoso para as pessoas e de ter custos de manutenção e de recarga mínimos.
Uma instalação é feita com muita rapidez. A estética é agradável e o tempo de vida muito longo porque são utilizados tubos em aço inox de pequeno diâmetro.

Para protecção de áreas pequenas o sistema é constituído por 1 a 3 cilindros de água, 1 cilindro de N2 a 200 Bar e pelo sistema de detecção.
Para áreas maiores o sistema precisa de maior quantidade de água contida em depósitos de 1 a 5000 litros. Nestes sistemas a propulsão é feita por 12 ou mais cilindros de Azoto.
Para áreas de grande dimensão, o depósito de água será de aproximadamente
10 000 litros e a propulsão através de grupo de bombagem com bombas accionadas por motores eléctricos ou a diesel.

Preço aproximado de um sistema para uma sala de transformadores ou grupo Gerador com 30 m2 é de cerca de 14000 euros.

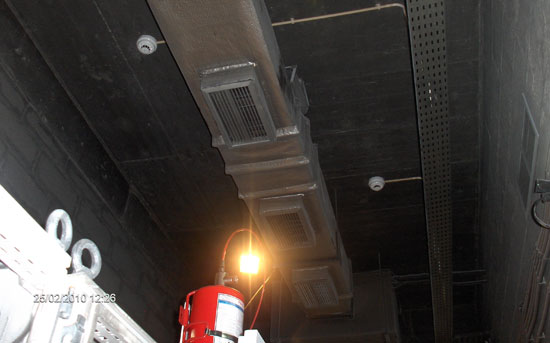

4ª Solução - Detecção de Incêndios em salas eléctricas de Fábricas

É a solução básica para a detecção de incêndios em salas eléctricas. A detecção de incêndios em salas eléctricas inclui a central de detecção de incêndios, os detectores ópticos de detecção de fumos, ou de detecção de Temperatura, ou de fumos e temperatura, as betoneiras e as sirenes de alarme. O equipamento seleccionado é de grande robustez e fiabilidade. A central é de 8 zonas de forma a separar os diferentes elementos da detecção e de alarme. Por exemplo uma zona para os detectores do piso 1 , outra zona para os detectores interiores dos quadros eléctricos, outra zona para o piso 2 e outras zonas para os transformadores, para as betoneiras e Sirenes Os detectores de incêndio são ópticos e térmico, detectando a presença de fumo mas com resposta mais rápida por aumento de temperatura. As sirenes são IP66 para ambiente exterior, muito robustas e de grande visibilidade, com o alarme acústico e flash luminoso

Exemplo para uma sala eléctrica 7x10 m com galeria de cabos ou chão falso. Sistema constituído por:

• 1 x Central de detecção de incêndio de 8 zonas e com baterias de backup
• 4 x detectores ópticos para detecção de incêndio
• 1 x Sirene com flash de alarme IP66
• 1 x Betoneira de alarme

Preço aproximado do sistema de detecção para uma sala eléctrica: 575 euros
Preço da mão-de-obra, cablagem e materiais de instalação dependerá do local e das condições da instalação

5ª Solução de Detecção de incêndios e gases em Naves industrias e Armazéns

A forma mais pratica e eficaz de proteger estes espaços é utilizando detectores - por feixe de infravermelhos. Cada detector pode abranger uma área de 100x15 m e é colocado á altura que for conveniente (em geral acima dos 4 m). Para a cobertura de maiores áreas basta colocar detectores adicionais adjacentes.
O sistema será constituído pelo Emissor/detector com respectivo reflector de infravermelhos, pela central de detecção pelas sirenes e betoneiras de alarme.

O Preço de Detector de incêndios em Armazém área de 100x15 m: 697 euros

O sistema completo com 2 detectores para uma área de 30 x100 m com central, sirenes e betoneiras e com mão-de-obra será aproximadamente de 3700 euros

6ª Solução de detecção de Incêndios em Edifícios administrativos
Com sistema ENDEREÇÁVEL

Exemplo para zona administrativa com gabinetes, corredores e instalação de 50 detectores de incêndio com detectores ópticos de fumo, com 4 betoneiras de alarme, uma sirene exterior, com central endereçável de 2 loop e com comunicador telefónico para aviso automático de pessoas em caso de incêndio.

Preço global aproximado do sistema, com instalação: 8700 euros
(depende do local e das condições)

7ª Solução - Detecção de gases tóxicos e explosivos - instalação fixa

Se na sua instalação tiver uma sala em que precise de detectar fugas de amoníaco e o teor de oxigénio e noutra sala seja necessário detectar gás explosivo, o sistema poderá ser constituído por detectores com célula electroquímica para a detecção de O2 e de NH3 e célula catalítica para a detecção de gases explosivos por exemplo o metano. Estes detectores podem ser ligados a uma central de detecção que indica os valores medidos e que transmite a informação de alarmes e das medidas para outros sistemas. A instalação dos detectores deverá ser feita tendo em consideração a densidade do gás. Se for mais denso que o ar deverá colocar o sensor a 30 cm do chão e se for menos denso será colocado numa zona alta ou então perto da zona provável de fugas do gás perto de válvulas, ou derivaçoes. Se a zona for classificada perigosa então o detector deverá ter as respectivas aprovações ATEX para zonas Ex (O OLCT para zonas EX e o CTX para zonas seguras). Dependendo da dimensão do sistema assim a central será escolhida para 2/4/8/16/32/64 canais.
Para o exemplo de uma instalação com 2 pontos de NH3, 2 pontos de O2 e 2 pontos de metano o sistema será constituído por:

• 2 x Detectores de Amoníaco CTX300 /0..100% NH3 p.u: 714 euro
• 2 x Detectores de Oxigénio CTX300 /0..30% O2 p.u: 826 euros
• 2 x Detectores de Metano OLCT 40 ATEX II2GD /LEL 0.100% p.u: 623 euros

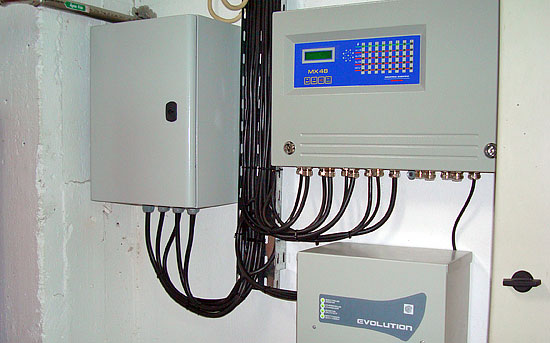

• 1 x Central de 8 canais MX48/Indicação/Alarme/saídas 4..20mA pu: 3514 euros

Preço total do sistema com 8 detectores: 7840 euros
(sem incluir a instalação)

8ª Solução - Detecção de gases para Protecção Individual

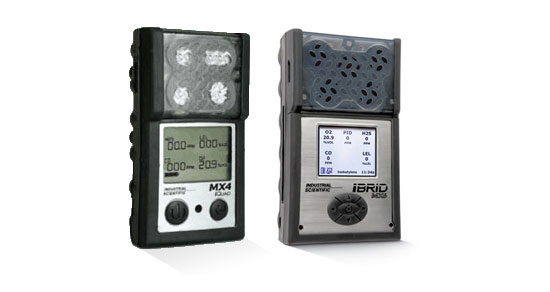

Ao aceder a zonas que não conhece ou em que sabe que existem gases tóxicos ou explosivos leve consigo um detector multi-gas MX 4 / LEL /CO /H2S/O2 para a medida simultânea dos gases mais comuns na indústria. È um monitor muito robusto que convém ter consigo em zonas com gases perigosos. Existe disponível para outras combinações de gases. Se precisar de detectar 6 gases em simultâneo ou outros gases tais como hidrocarbonetos, compostos orgânico voláteis - COVs ou NOX, então o MX6 será o analisador ideal.

Detector Multigas MX4 / LEL/CO/H2S/O2 preço: 695 euros
(com carregador de baterias lítio longa duração e aprovação ATEX

Detector Multigas MX6 / LEL/CO/H2S/O2/CO2 preço: 2674 euros
(com carregador de baterias de lítio, tubo e bomba de aspiração)

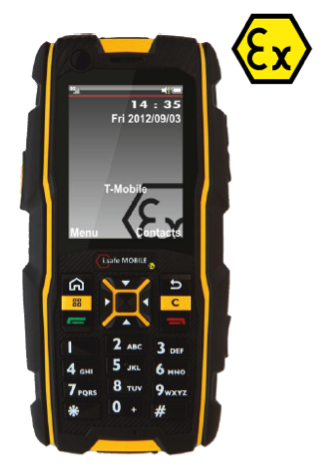

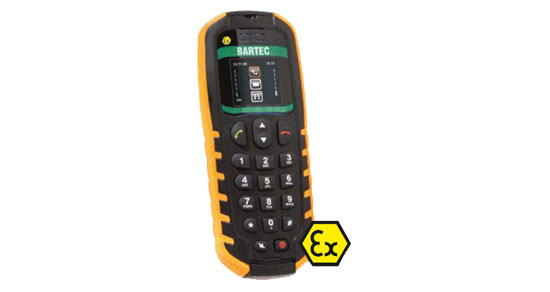

9ª Solução - PEGASUS para Comunicação em Zonas Explosivas Perigosas com procura de pessoas e detecção de Homem Morto.

Com este telemóvel passa a ter muito mais segurança no acesso a zonas perigosas EX. Pode comunicar com luvas, em mãos livres, em ambientes de pouca luz, e em zonas ambientais muito adversas, suportando humidade elevada, e temperaturas de -20 a +60 ºC. Para além da comunicação, dá também a sua posição geográfica ( por coordenadas GSM) tem a detecção de movimento (função de homem morto) e transmissão de alarme muito rápida.

Telemóvel PEGASUS 7010 ATEX para zona Ex 1,2,21,22

• Com localização pessoas e detecção de homem morto: 1797 euros
• Sem localização pessoas e sem detecção de homem morto: 1360 euros

Com estas soluções de segurança pode facilmente resolver muitas das situações que provavelmente ainda tem na sua empresa. Se por exemplo nas suas salas eléctricas com quadros de potencia e de comando utilizar as soluções 1 e 4 então tem a certeza que terá aplicado um sistema redundante e de grande fiabilidade que lhe garante total segurança contra incêndios na sua instalação.

Se existirem gases explosivos ou gases tóxicos a configuração indicada na solução 7 dá-lhe total flexibilidade e segurança. A gama de detectores disponíveis permite abranger praticamente todos os gases existentes na indústria.

E para a segurança individual no acesso a zonas perigosas ou espaços condicionados o telemóvel PEGASUS e o detector MX4/MX6 são a solução ideal.
